ODE Isıpan; PRM (Premium) ve STD (Standart) olarak 2 ayrı grupta farklı basma mukavemeti ve ısıl iletkenlik katsayıları ile üretilmektedir.
Döşeme ve çatıların ısı yalıtımı için ODE Isıpan DT (düz)

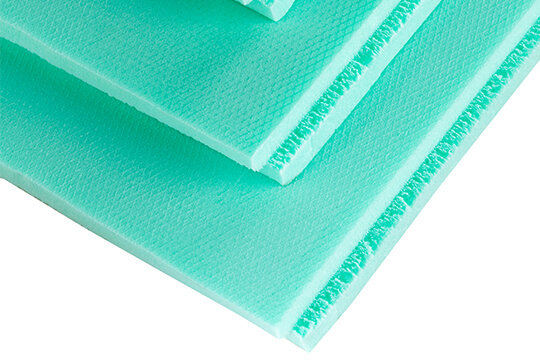

Duvar, kolon ve kirişlerin ısı yalıtımı için ODE Isıpan MD (kanallı)

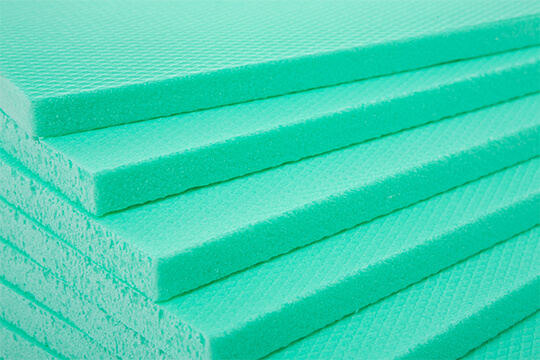

Duvar, kolon ve kirişlerin ısı yalıtımı için ODE Isıpan BD (baklava desenli) tipleri mevcuttur.
MD (kanallı) ve BD(baklava desenli) ürünlerde levhaların yüzeyi sayesinde sıva ve yapıştırıcı ile aderansı yüksektir. DT ürünlerin her iki yüzeyi pürüzsüz ve zırhlıdır.
ÖZELLİKLER:
- EN 13164 standardı kapsamında λ = 0,035-0,038 W/ (m.K) ısı iletkenlik kat sayıları aralığında üretilmektedir.
- Yüksek basma ve eğilme mukavemeti sayesinde zaman içinde kalınlığı azalmaz.
- ODE Isıpan, yoğuşmayı önleyen ancak nefes almaya izin veren, μ=100 değerinde, optimum su buharı difüzyon direnç katsayısına sahiptir ve TS EN 11364’e göre WL (T) 0,7 sınıfında yer almaktadır.
- -50 °C ile +75 °C arasında kullanım sıcaklığına sahiptir.
- Her çeşit kesici aletle kesilebilir, ufalanmaz, fire vermez.
KULLANIM ALANLARI:
ODE ISIPAN DT STD; döşeme ve çatıların ısı yalıtımında,
ODE ISIPAN BD/MD STD duvar, kolon ve kirişlerin ısı yalıtımında kullanılır.
ODE ISIPAN STD 0,035-0,038 W/(m.K) aralığında ısı iletkenlik katsayısına, 100-200 kPa basma dayanımına, bünyesine su almayan yapıda optimum su buharı difüzyon direnç katsayısına sahiptir.
ODE ISIPAN DT PRM 300
ODE ISIPAN DT PRM 300 döşeme ve çatıların ısı yalıtımında kullanılır.
ODE ISIPAN DT PRM 300; 0,035 W/(m.K) ısı iletkenlik katsayısına, 300 kPa basma dayanımına, bünyesine su almayan yapıda optimum su buharı difüzyon direnç katsayısına sahiptir.
| ÜRÜN GRUBU | PRM | |||||||||||
| Özellik | Birim | Standart | DT Düz | BD Baskılı | ||||||||
| Tip | – | – | 30 DT | 40 DT | 50 DT | 60 DT | 70 DT | 30 BD | 40 BD | 50 BD | 60 BD | |
| Kalınlık | mm | EN 823 | 30 | 40 | 50 | 60 | 70 | 30 | 40 | 50 | 60 | |
| Tolerans T1 | ± 2 | -2, + 3 | ± 2 | -2, + 3 | ||||||||
| Basma Dayanımı (%10 bağıl deformasyon) | kPa | EN 826 | ≥ 300 | ≥ 300 | ||||||||
| Isıl İletkenlik-λ | W/m*K | EN 12667 | ≤ 0,035 | ≤ 0,035 | ||||||||
| Isıl Direnç- R | m2*K/W | ≥ 0,85 | ≥ 1,10 | ≥ 1,40 | ≥ 1,70 | ≥ 2,00 | ≥ 0,85 | ≥ 1,10 | ≥ 1,40 | ≥ 1,70 | ||
| Genişlik | mm | EN 822 | 600 ± 8 | 600 ± 8 | ||||||||
| Uzunluk | mm | EN 822 | 1200 ± 8 | 1200 ± 8 | ||||||||
| Gönyeden Sapma | mm/m | EN 824 | ± 5 | ± 5 | ||||||||
| Yangına Tepki | Euro Class | EN ISO 11925-2 |
E | E | ||||||||
| Belirli Basma Yükü ve Sıcaklık Şartları Altında Deformasyon | % | EN 1605 | ≤ % 5 DLT(1)5 | ≤ % 5 DLT(1)5 | ||||||||
| Tam Daldırma ile Uzun Süreli Su Absorpsiyonu | % | EN 12087 | ≤ % 0,7 WL(T)0,7 | ≤ % 0,7 WL(T)0,7 | ||||||||
| Azami Hizmet Sıcaklığı | °C | EN 14706 | 75 | 75 | ||||||||
| Su Buharı Direnç Katsayısı | µ | EN 12086 | 100 | 100 | ||||||||
| Paketteki Levha Adeti | – | – | 14 | 10 | 8 | 7 | 6 | 14 | 10 | 8 | 7 | |
| ÜRÜN GRUBU | STD | ||||||||||||||||||
| Özellik | Birim | Standart | DT Düz | BD Baskılı | MD Pürüzlü Kanallı | ||||||||||||||
| Tip | – | – | 10 DT | 20 DT | 30 DT | 40 DT | 50 DT | 60 DT | 70 DT | 20 BD | 30 BD | 40 BD | 50 BD | 60 BD | 30 MD | 40 MD | 50 MD | 60 MD | |
| Kalınlık | mm | EN 823 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 20 | 30 | 40 | 50 | 60 | 30 | 40 | 50 | 60 | |
| Tolerans T1 | ± 2 | -2, + 3 | ± 2 | -2, + 3 | ± 2 | -2, + 3 | |||||||||||||
| Basma Dayanımı (%10 bağıl deformasyon) | kPa | EN 826 | ≥ 100 | ≥ 200 | ≥ 100 | ≥ 200 | ≥ 100 | ≥ 200 | |||||||||||
| Isıl İletkenlik- λ | W/m*K | EN 12667 | ≤ 0,035 | ≤ 0,038 | ≤ 0,035 | ≤ 0,038 | ≤ 0,035 | ≤ 0,038 | |||||||||||
| Isıl Direnç- R | m2*K/W | ≥ 0,25 | ≥ 0,55 | ≥ 0,85 | ≥ 1,05 | ≥ 1,30 | ≥ 1,55 | ≥ 1,80 | ≥ 0,55 | ≥ 0,85 | ≥ 1,05 | ≥ 1,30 | ≥ 1,55 | ≥ 0,85 | ≥ 1,05 | ≥ 1,30 | ≥ 1,55 | ||
| Genişlik | mm | EN 822 | 600 ± 8 | 600 ± 8 | 600 ± 8 | ||||||||||||||
| Uzunluk | mm | EN 822 | 1200 ± 8 | 1200 ± 8 | 1200 ± 8 | ||||||||||||||
| Gönyeden Sapma | mm/m | EN 824 | ± 5 | ± 5 | ± 5 | ||||||||||||||
| Yangına Tepki | Euro Class | EN ISO 11925-2 |
E | E | E | ||||||||||||||
| Belirli Basma Yükü ve Sıcaklık Şartları Altında Deformasyon | % | EN 1605 | ≤ % 5 DLT(1)5 | ≤ % 5 DLT(1)5 | ≤ % 5 DLT(1)5 | ||||||||||||||
| Tam Daldırma ile Uzun Süreli Su Absorpsiyonu | % | EN 12087 | ≤ % 0,7 WL(T)0,7 | ≤ % 0,7 WL(T)0,7 | ≤ % 0,7 WL(T)0,7 | ||||||||||||||
| Azami Hizmet Sıcaklığı | °C | EN 14706 | 75 | 75 | 75 | ||||||||||||||
| Su Buharı Direnç Katsayısı | µ | EN 12086 | 100 | 100 | 100 | ||||||||||||||
| Paketteki Levha Adeti | – | – | 40 | 20 | 14 | 10 | 8 | 7 | 6 | 20 | 14 | 10 | 8 | 7 | 14 | 10 | 8 | 7 | |
