ODE R-FLEX Levha; DIAMOND, PRM (Premium) ,STD (Standart) ve olarak 3 ayrı grupta ve farklı tip kaplamalar ile üretilebilmektedir.
R-FLEX DIAMOND µ ≥ 11000, R-FLEX PRM Levha µ ≥ 7000, STD Levha µ ≥ 5000 su buharı difüzyon direnç katsayısına sahiptir.
6-60 mm kalınlık aralığında üretilebilmektedir.
ÖZELLİKLER:
- Tesisatta, soğuk hatların ve soğutma sistemlerinin ısı yalıtımında kullanılan elastomerik kauçuk köpüğüdür.
- Isıtma, soğutma tesisatı, havalandırma sistemlerinde ideal çözümler sunar.
- Düşük ısı iletkenlik katsayısı ile maksimum tasarruf sağlar.
- Yüksek su buharı difüzyon direnç katsayısı (µ) sayesinde su buharı geçirmez.
- Tesisatı yoğuşmaya karşı korur.
- Tesisat ömrünü uzatır.
- Küften ve mikroorganizmalardan etkilenmez.

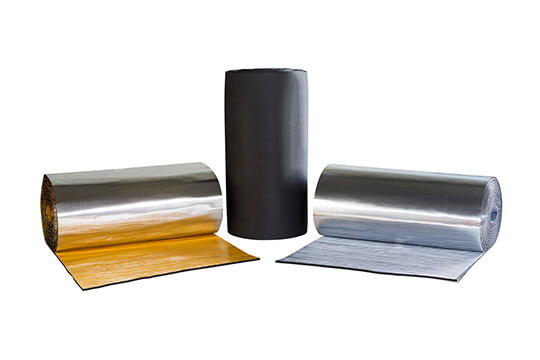

KAPLAMALI ÜRÜNLER:
ODE’ nin kaplamalı uygulamalar için ürettiği ODE R-FLEX AL-CLAD, ODE R-FLEX ALU, ODE R-FLEX METALİZE KAPLAMA ve kendinden yapışkanlı ODE R-FLEX KY ürün tipleri bircok avantaj sağlamaktadır.
ODE R-FLEX PRM/STD AL-CLAD LEVHA
- 250 mikron kalınlığında aluminyum kaplamaya sahiptir.
- İstenirse bir yüzü kendinden yapışkanlı yapılabilir. Takviyeli yapışkanı sayesinde kanal yüzeyine tam ve mükemmel bir yapışma sağlar.
- UV dayanımlı dış kaplaması ile dış ortamlarda uygulanabilir.
- Hızlı uygulama, minimum işçilik ve minimum fire (%2-3) avantajlarına sahiptir.
- Kanal yalıtımı için en uygun ebatlarda (1000 – 1200 mm) ve çeşitli kalınlıklarda üretilir.
- Yüksek esnekliği ile kolay ve kusursuz uygulamaya imkan verir.
- Tam sızdırmazlık sağlar ve işçilik hatalarını ortadan kaldırır.
- Esnek yapısı sayesinde kanal bağlantı noktalarında titreşimi azaltmaya yardımcı olur.
- Mekanik darbelere karşı formunun korur.
ODE R-FLEX PRM/STD ALU LEVHA
- 54 mikron kalınlığında aluminyum kaplamaya sahiptir.
- Aluminyum ve polyester laminasyonlu dayanıklı kaplamaya sahiptir.
- İstenirse bir yüzü kendinden yapışkanlı yapılabilir. Takviyeli yapışkanı sayesinde kanal yuzeyine tam ve mükemmel bir yapışma sağlar.
- Mekanik darbelere karşı formunu korur.
- Aluminyum folyo kaplama üzerine uygulandığı kanalı görsel olarak destekler.
- Urunun su buharı difuzyon direncini artırır.
- Tam sızdırmazlık sağlar ve işçilik hatalarını ortadan kaldırır.
- Kanal yalıtımı icin en uygun ebatlarda (1000 – 1200 mm) ve çeşitli kalınlıklarda üretilir.
- Esnek yapısı sayesinde kanal bağlantı noktalarında titreşimi azaltmaya yardımcı olur.
- Uygulama zamanından ve işçlikten tasarruf sağlar.
- Fire oranını %2-3 lere indirir.
ODE R-FLEX PRM/STD METALİZE KAPLI LEVHA
- 42 mikron kalınlığında aluminyum kaplamaya sahiptir.
- PET film malzemenin alüminyim tozlarıyla kaplanmasıyla üretilir.
- Urunun su buharı difuzyon direncini artırır.
- Özel üretimi sayesinde çevreci ve sağlığa zararsızdır.
- Kolay uygulanır.
- Uzun ömürlüdür.

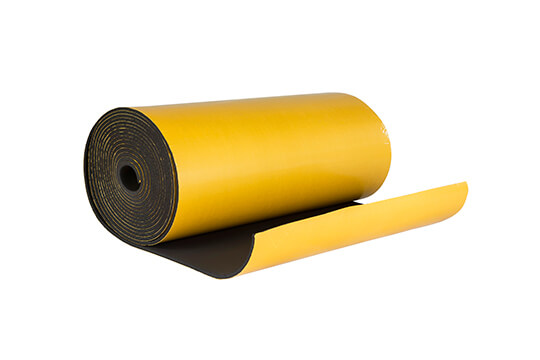

ODE R-FLEX PRM/STD KY
- Kendinden yapışkanlı elastomerik kauçuk levhalardır.
- Yapışkanlı yuzeyde 2 tip koruyucu kaplama kullanılır.
- Kraft kağıtlı KY
- HDPE filimli KY
- Yapışkanlı yüzeyler ‘’fileli’’ ve ‘’filesiz” olarak üretilir. Büyük kesitli kanallarda fileli kulanım önerilir.
- Kendinden yapışkanı sayesinde fiziksel yapışma avantajına sahiptir.
- Kimyasal yapışmadaki riskleri taşımaz.
- Tam sızdırmazlık sağlar.
- Yüzeylerin tümü aynı kalitede yapıştırılır.
- Yerde uygulamaya imkan verir.
- İşçilik suresini %40 oranında azaltır.
| Ürün Adı | λ
(Isı İletkenlik Katsayısı) W/(m.K) |
μ
(Su Buharı Difüzyon Direnç Katsayısı) |
Yangın Sınıfı
(EN 13501-1) |
| DIAMOND Levha | 0.032(-20ºC) | 11000 | B-s3-d0 |
| 0.034(0ºC) | |||
| 0.036(+20ºC) |
| Ürün Adı | λ
(Isı İletkenlik Katsayısı) W/(m.K) |
μ
(Su Buharı Difüzyon Direnç Katsayısı) |
Yangın Sınıfı
(EN 13501-1) |
| R-Flex PRM Levha | 0.032(-20ºC) | 7000 | B-s3-d0 |
| 0.034(0ºC) | |||
| 0.036(+20ºC) |
| Ürün Adı | λ
(Isı İletkenlik Katsayısı) W/(m.K) |
μ
(Su Buharı Difüzyon Direnç Katsayısı) |
Yangın Sınıfı
(EN 13501-1) |
| R-Flex STD Levha | 0.034(-20ºC) | 5000 | B-s3-d0 |
| 0.036(0ºC) | |||
| 0.038(+20ºC) |
| Genişlik | Kalınlık (mm) | |||||||||
| 6 | 9 | 10 | 13 | 19 | 25 | 32 | 40 | 50 | 60 | |
| 1000 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 1200 | √ | √ | √ | √ | √ | √ | √ | √ | √ | – |
| 1500 | – | – | – | √ | √ | √ | √ | – | – | – |
ODE R–FLEX BANTLAR
ODE R-FLEX, Takviyeli Kauçuk Bantlar ile tam sızdırmazlık sağlar. ODE R-FLEX, PVC Bantlar ile ekonomik montaj yapılır.
| Bantlar | Ölçü | Koli İçi Miktar (Rulo) | Paket Miktarı (Koli) |
| Düz Alüminyum Folyolu Bant | 40mtx50mm | 24 | 80 |
| 40mtx75mm | 16 | 80 | |
| 40mtx100mm | 12 | 80 | |
| 30mtx50mm | 24 | 80 | |
| 30mtx75mm | 16 | 80 | |
| 30mtx100mm | 12 | 80 | |
| Yapışkanlı Kauçuk Bant | 30mtx50mm | 24 | 80 |
| 30mtx75mm | 16 | 80 | |
| 30mtx100mm | 12 | 80 | |
| PVC Bant (Siyah) | 25yrdx50mm | 18 | 200 |
ODE KONFiX (ODE R-FLEX YAPIŞTIRICI)
ODE R-Flex uygulamalarında kullanılan sentetik kauçuk esaslı, süper kuvvetli yapıştırıcıdır. Ek yerlerinde konveksiyon akımını önler, kolay ve hızlı montaj yapılmasını sağlar. Yapıştırılacak yüzeyler yağlı ve tozlu olmamalı, ODE Konfix her iki yüzeye de eşit miktarda rulo, fırça veya püskürtme yöntemiyle uygulanıp, yapıştırma sabit bir basınç altında sağlanmalıdır. Kuruma süresi 10 sn – 4 dk arasında değişmekte olup, tam yapışma için gereken süre 24 saattir.
| Yapıştırıcılar | Miktar (kg) |
| ODE KONFİX 15/1 | 14 |
| ODE KONFİX 4/1 | 3 |
| ODE EKO KONFİX 15/1 | 14 |
| ODE EKO KONFİX 4/1 | 3 |
Soğuk ve ılık hatlarda büyük çaplı boru ve havalandırma kanallarının yalıtımında kullanılır.
UYGULAMA ESASLARI
KLİMA KANATLARININ YALITIMI
| 1. Yalıtılacak olan yüzeyi dikkatlice temizleyin. Yüzeyde yapışmayı engelleyecek hiçbir şeyin kalmaması gerekir. Yalıtılacak olan kanalın yüzeyini ölçerek, rulodan, uygun ebatlarda ODE R-Flex Levha’yı kesin. |  |
| 2. ODE R-Flex Levha’nın yapışacak olan yüzeyine ve kanala ODE R-Flex Yapıştırıcı sürün. İyi sonuç alabilmek için, kanalın önce alt yüzeyini, sonra yan yüzeylerini ve en sonunda da üst yüzeyini kaplayın. |  |
| 3. Kenarları ODE R-Flex Yapıştırıcı ile birbirine tutturun. |  |
TANKLARIN YALITIMI

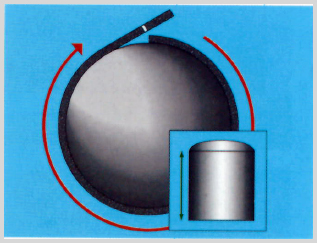

| 1. Yalıtıma başlamadan önce tüm yüzeyi dikkatlice temizleyin. Tankın yüksekliğini ve ODE R-Flex Levha ile çevresini ölçün. |
 |

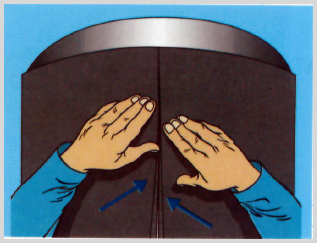

| 2. Ölçüleri bir ODE R-Flex Levha üzerine aktararak, kesin. Bir spatula ile ODE R-Flex Levha’nın bütün yüzeyine, bir fırça ile de tankın yüzeyine ODE R-Flex Yapıştırıcı sürün. Levhanın kenarlarına da yapıştırıcı sürerek, levhayı tanka yapıştırın. Kenarları birbirine tutturun. |
 |
| 3. Ombeli kısmın yalıtımı için, ODE R-Flex Levha ile ölçüsünü alın. |  |
| 4. Yarıçapı hesaplayarak, bombeli kısmı örtecek olan daireyi çizin. İşaretli yerlerden daireyi dikkatlice kesin. |  |
| 5. Kestiğiniz parçaya ve tankın kaplanacak olan bombeli yüzeyine ODE R-Flex Yapıştırıcı sürün. |  |
| 6. Parçayı yerine yapıştırın ve ortadan dışa doğru kaymasını engelleyecek şekilde bastırın. |
 |
| 7. Parça yapıştığında, kenarlarına çepeçevre ODE R-Flex Yapıştırıcı sürün. Kuruduktan sonra sıkıca bastırarak gövdedeki ODE R-Flex Levha ile tutturun |  |
